le premier modele	actuel

Ce four solaire se situe dans les Pyrénées Orientales, précisément à Mont-Louis. Il a été construit en 1949.
L'inventeur Félix Trombe a choisi cet endroit car c'est la région la plus ensoleillée de France.

Le four solaire est constitué de trois parties:
- l'héliostat: c'est un miroir plat de 141m²;
il sert à envoyer les rayons du soleil dans le miroir parabolique.
Il peut résister à des vents de 200 km/h.
- le miroir parabolique : il sert à concentrer les rayons du soleil avant de les envoyer
dans le four.
- le four : il est utilisé pour cuire des poteries.
Il y fait une température de 3000 à 3500 degrés.

Le four est capable de faire fondre une brique et une barre d'acier, et a percé une boîte de conserve en trois secondes.
Un four solaire, peut être utilisé comme un barbecue, une gazinière, une fontaine.

Pour les pays, au climat ensoleillé, est en voie de désertification, le principe du four solaire stopperait l'abattage de bois, et permettrait ainsi à la végétation de repousser.

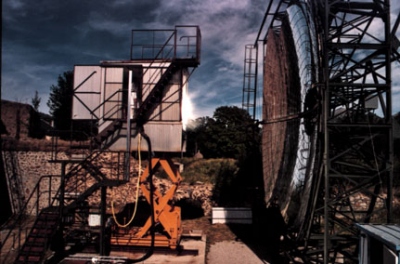

L'ENSEMBLE
Animation

Le concentrateur est composé de 858 miroirs déformés thermiquement sur une forme afin de les rendre sphériques. L'ensemble de chacun des centres des miroirs forme un paraboloïde de révolution dont l'axe est horizontal. Les miroirs des douze couronnes intérieures ont un rayon de courbure de 12.5 m et ceux des trois couronnes extérieures ont un rayon de courbure de 14.5 m. Chaque miroir est fixé sur la charpente par trois vis montées sur ressort permettant leur réglage. C'est de la précision de ce réglage dont dépend le taux de concentration de la parabole. Le réglage consiste à focaliser chaque miroir au même point; ainsi on obtient une tâche focale de 18 cm de diamètre. On peut noter que la température à la périphérie est de l'ordre de 800°C et qu'au centre elle est de l'ordre de 3350°C.

L'HELIOSTAT

L'héliostat est constitué de 567 miroirs plans carrés de 49.8 cm de côté, ce qui représente une surface réfléchissante de 141 m². Chaque miroir est maintenu par trois appuis, composés de trois vis qui compriment trois ressorts situés à l'arrière du miroir, afin de régler la planéité de l'ensemble. Les miroirs de type "sandwich" sont disposés en 27 rangées verticales, et sur 21 lignes horizontales. Son rôle est de réfléchir les rayons du soleil parallèlement à l'axe du concentrateur. De ce fait, il doit au cours d'une cuisson suivre la course apparente du soleil dans le ciel. Les mouvements de l'héliostat sont assurés par quatre vérins hydrauliques : deux pour l'orientation de site (axe Zénith-Nadir), deux pour l'orientation en azimut (axe Est-Ouest).
